 产品概述:
|
|
|
博生牌I-1B系列浓浆泵是单螺杆式容积回转泵，该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动，使浓浆液沿螺旋槽由吸入口推移至排出口，实现泵的输送功能。 |
1． 可输送高浓度高粘度＜10000PaS及含有颗粒的悬浮浆液。
2． 输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3． 排出压力与转速无关 ，低流量也可保持高的排出压力。
4． 流量与转速成正比，通过变速机构或调速电机可实现流量调节。
5． 自吸能力强，不用装底阀可直接抽吸液体。
6． 泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。
7． 运转平稳、振动、噪声小。
8． 结构简单、拆装维修方便。 | |
|
使用范围: |
|
|
螺杆泵(浓浆泵)是一种新型的输送液体的机械，具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质耐酸不锈钢制作，衬筒采用无毒无味的橡胶、工作温度可达120℃，可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆，悬浮液的腐蚀性介质。广泛用于食品、冶金、化工、印染、造纸、陶瓷等工业部门。 | |
|

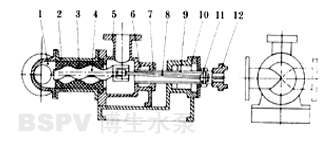

结构说明: |
 |
|
1 |
弯头接管 |
5 |
三通泵体 |
9 |
空心泵轴 |
|
2 |
直筒 |
6 |
石棉填料 |
10 |
泵座 |
|
3 |
橡胶管 |
7 |
填料压盖 |
11 |
销轴销帽 |
|
4 |
螺杆泵 |
8 |
绕轴 |
12 |
联轴器 | |
|
性能参数: |
|
型 号 |
理论流量
（m3/h） |
流量
( T/时) |
扬程
（m） |
吸程
（m） |
进出口径 |
转速
（r/min） |
配用电机
（K/w） |
工作压力
（kg/cm2） |
|
老型I-1B1寸 |
1.8 |
1.1 |
30 |
2 |
25 |
960 |
2.2 |
3 |
|
I-1B1寸 |
2.39 |
1.5 |
50 |
2 |
25 |
960 |
1.1 |
5 |
|
老型I-1B1.5寸 |
4.8 |
3 |
80 |
2 |
40 |
960 |
3 |
8 |
|
I-1B1.5寸 |
5.2 |
3.2 |
80 |
3 |
40 |
960 |
2.2 |
8 |
|
I-1B2寸 |
8.85 |
5.6 |
80 |
3 |
50 |
960 |
3 |
8 |
|
I-1B2.5寸 |
10.6 |
6.5 |
60 |
3 |
65 |
960 |
3 |
6 |
|
老型I-1B3寸 |
15 |
10 |
60 |
3 |
75 |
960 |
7.5 |
6 |
|
I-1B3寸 |
18.1 |
12 |
60 |
3 |
75 |
960 |
5.5 |
6 |
|
I-1B4寸 |
24 |
16 |
60 |
3 |
100 |
960 |
7.5 |
6 |
|
I-1B5寸 |
36 |
25 |
60 |
3 |
125 |
960 |
11 |
6 |
|
老型I-1B5寸 |
27 |
19 |
60 |
3 |
125 |
960 |
11 |
6 |
|
I-1B6寸 |
38 |
30 |
60 |
3 |
150 |
960 |
15 |
6 | |
